Technologie DSG
Principe scientifique
Le principe scientifique de la technologie DSG est basé sur la conductivité électrique des tissus.
La conductivité électrique est la propriété d’un matériau à laisser passer un courant électrique. Cette technologie utilise une électrode bipolaire à la pointe du dispositif créant un champs de détection qui mesure la conductivité 5 fois par seconde.
Le son émis varie selon le type de tissu. Ce paramètre permet de différencier les types de tissus en temps réel lors du forage d’un pédicule avant la mise en place des vis.

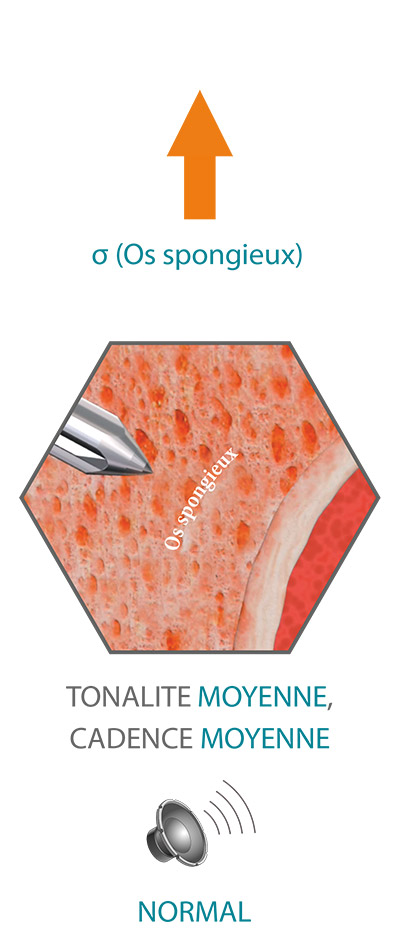

Os spongieux
Fréquence moyenne, cadence moyenne

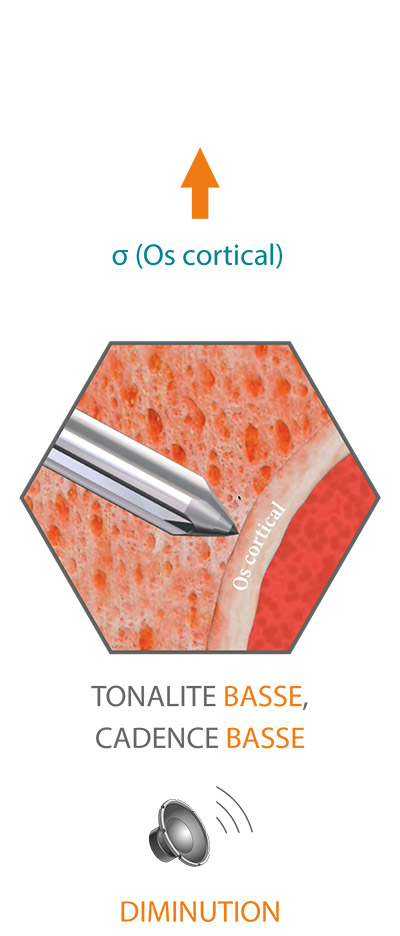

Os cortical
Fréquence basse, cadence basse

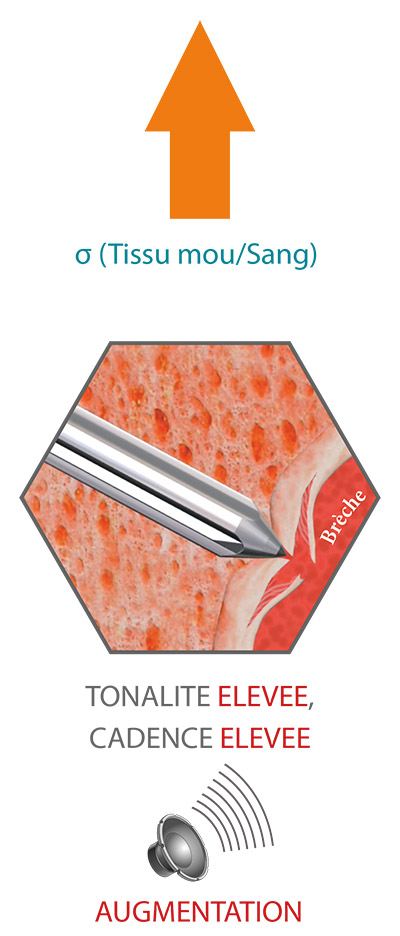

Tissue mou/sang
Fréquence élevée, cadence élevée
Les avantages de la technologie DSG
Précision du placement de la vis pédiculaire
La mesure continue de la conductivité électrique des tissus à la pointe du dispositif PediGuard permet de forer le pédicule avec un degré élevé de précision :
- 97% de précision dans le placement des vis
- 98% de probabilité de détection des brèches
- 3 fois moins de perforations pédiculaires qu’avec la technique à main levée
Note : voir les données cliniques ci-dessous
Guidage en temps réel
Le capteur bipolaire mesure en temps réel les changements de conductivité électrique des tissus cinq fois par seconde et permet une redirection pendant le forage du pédicule afin d’éviter d’endommager des structures nerveuses ou vasculaires.
- 100% d’anticipation de brèche médiane au niveau du pédicule
- 98% de détection globale des brèches
- Réduction de 15% du temps opératoire lors de la mise en place des vis
Note : voir les données cliniques ci-dessous
Diminution de l’exposition aux radiations
Le recours accru à la fluoroscopie expose l’ensemble de l’équipe du bloc opératoire et les patients à des doses dangereuses de radiations. Heureusement, de plus en plus de chirurgiens de la colonne vertébrale prônent la réduction de l’utilisation des radiations au bloc opératoire. La technologie DSG a prouvé la réduction de l’exposition aux radiations pour le patient et le personnel du bloc opératoire.
- Réduction de 25 à 33 % des clichés fluoroscopiques
- Réduction de 51 % de l’exposition au rayonnement au niveau de la thyroïde
- Réduction de 73 % du temps d’irradiation du patient en chirurgie MIS
Note : voir les données cliniques ci-dessous
Technique chirurgicale

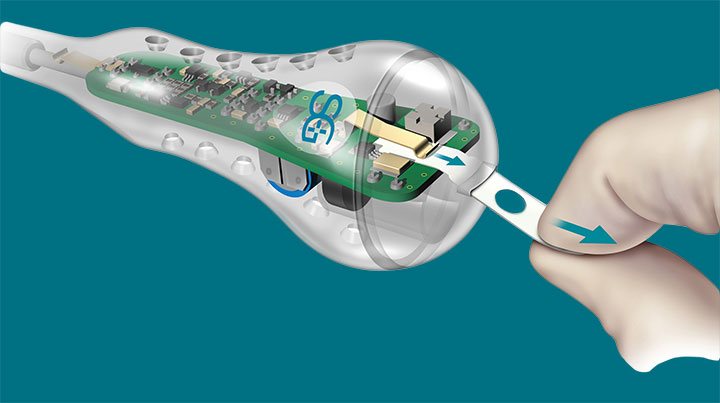

Activer
Activez le PediGuard en tirant sur la languette en papier située en haut de la poignée.

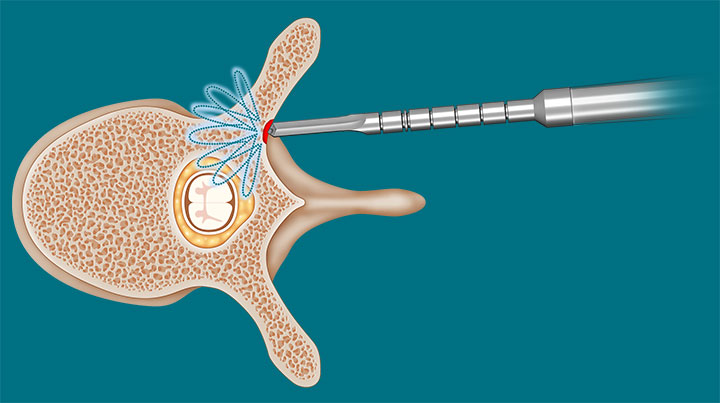

Forer et écouter

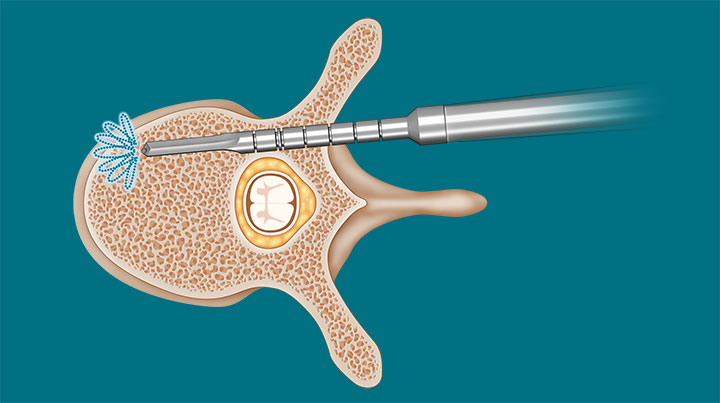

Avancez la sonde PediGuard dans le pédicule et écoutez le feedback audio.

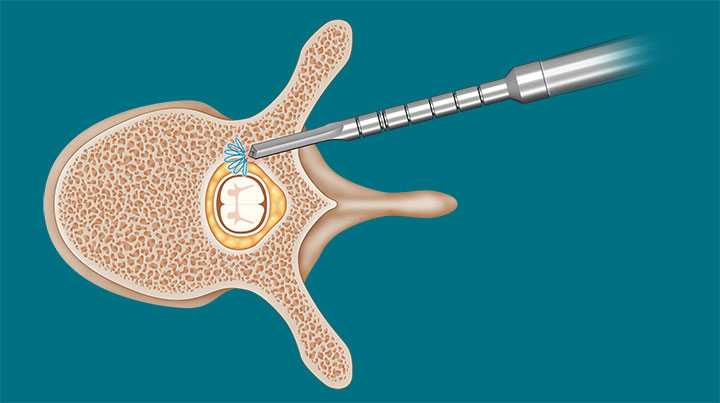

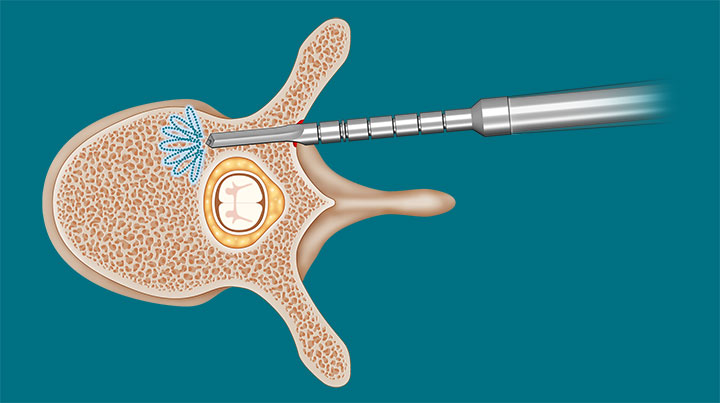

Interpréter et rediriger
Un changement de tonalité et de cadence du retour audio indique un changement dans le tissu autour de la pointe du PediGuard.

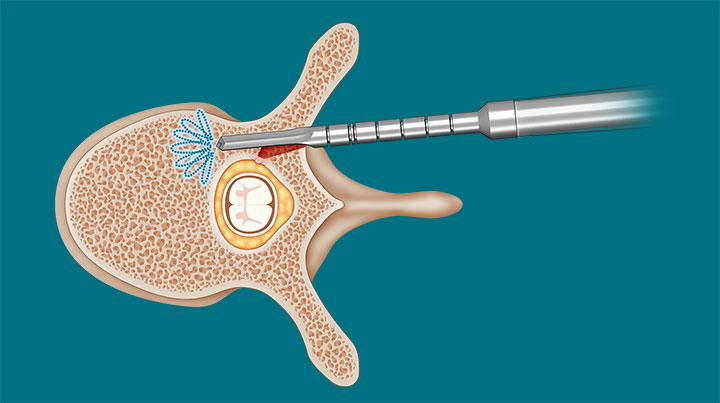

Déterminer la longueur de vis
Utilisez les repères gradués du PediGuard pour noter la profondeur à laquelle la sonde a été insérée dans le pédicule et le corps vertébral.
Données cliniques
Une technologie cliniquement prouvée
Plus de 120 000 chirurgies réalisées dans le monde avec la technologie DSG.
Avec de plus en plus de preuves cliniques confirmant leur efficacité, les dispositifs PediGuard s’imposent comme la solution aux besoins cliniques associés à la mise en place sûre et précise des vis pédiculaires. Les PediGuard intégrant la technologie DSG ont aidé les chirurgiens à insérer avec précision plus de 500 000 vis pédiculaires dans le monde entier.
Données Cliniques
Les données cliniques valident l’efficacité des dispositifs PediGuard dans la chirurgie de la colonne vertébrale.
49 publications scientifiques de renom
Avec des preuves cliniques de plus en plus nombreuses confirmant leur efficacité, les dispositifs PediGuard intégrant la technologie DSG, deviennent une réponse convaincante aux besoins cliniques associés à la mise en place sûre et précise des vis pédiculaires.
Précision du placement de vis et détection de brèches
- 97 % de précision de placement des vis, y compris chez les patients ostéoporotiques (Bocquet 2005, Lubansu 2006, Chang 2009, Chaput 2011, Bai 2012, Heimen 2014, Suess 2016, Defino 2020, Zarate 2023)
- 98 % de détection des brèches, deux fois mieux que la technique conventionnelle (Bolger 2007)
- 100 % d’anticipation de brèche pédiculaire médiane (Williams 2014)
- 92,5 % de précision dans les déformations complexes, au niveau thoracique haut (Allaoui 2018)
- 3 fois moins d’alarmes de neuro-monitoring (Ovadia 2011)
Sécurité en termes de radiation et efficacité chirurgicale
- 73 % de réduction du temps d’exposition aux radiations en MIS (Lubansu 2011)
- 30 % de réduction des clichés radio en chirurgie ouverte (Chaput 2011, Bai 2012)
- 15 % de gain de temps chirurgical lors de la mise en place des vis (Bai 2012)
Formation chirurgicale
- 58 % de réduction du taux de brèches chez les internes (Syed 2014)
Nouvelles applications et techniques
- 91 % de précision pour le placement de vis pédiculaires cervicales et dans les masses latérales (Darden 2016, Koller 2018)
- « La technologie DSG est utile pour un positionnement optimal des vis bi-corticales dans les masses latérales de C1 » (Kageyama 2019)
- Nouvelle technique de fusion sacro-iliaque (Sandhu 2014)
Les dispositifs PediGuard intégrant la technologie DSG ont aidé les chirurgiens du rachis à placer avec précision plus de 500 000 vis pédiculaires dans le monde.
Publications
La technologie DSG a fait l’objet de 49 publications scientifiques. Voici les principales, classées par type de chirurgie:
Rachis thoracique et lombaire
Does the use of dynamic surgical guidance assist with accurate pedicle screw placement in patients with osteoporosis or osteopenia?
Defino HLA et al. Coluna/Columna, 2020. Lire l’article
Control of pedicle screw placement with an electrical conductivity measurement device: initial evaluation in the thoracic and lumbar spine
Suess O, Schomacher M. Advances in Medicine, 2016. Lire l’article
Independent assessment of a new pedicle probe and its ability to detect pedicle breach: a cadaveric study
Guillen PT et al. Journal of Neurosurgery: Spine, 2014. Lire l’article
Anticipation of vertebral pedicle breach through dynamic surgical guidance
Williams J et al. Coluna/Columna, 2014. Lire l’article
Reduction in radiation (fluoroscopy) while maintaining safe placement of pedicle screws during lumbar spine fusion
Chaput CD et al. Spine, 2012. Lire l’article
Electrical conductivity measurement: a new technique to detect iatrogenic initial pedicle perforation
Bolger C et al. European Spine Journal, 2007. Lire l’article
A preliminary study of reliability of impedance measurement to detect iatrogenic initial pedicle perforation (in the porcine model)
Bolger C et al. European Spine Journal, 2006. Lire l’article
Pedicle navigation in spondylolisthesis
Bolger C, Bourlion M. Livre « Spondylolysis, Spondylolisthesis, and Degenerative Spondylolisthesis », 2006. Voir le livre
Déformations et scoliose
The use of electronic conductivity devices can effectively reduce radiation exposure in vertebral body tethering
Da Paz S, Trobisch P, Baroncini A. European Spine Journal, 2022. Lire l’article
Improved accuracy and safety of pedicle screw placement by using a probe with an electrical conductivity-measuring device during severe syndromic and neuromuscular scoliosis spine surgery
Yurube T et al. Journal of Clinical Medicine, 2022. Lire l’article
Accuracy of pedicle screw placement by fluoroscopy, a three-dimensional printed model, local electrical conductivity measurement device, and intraoperative computed tomography navigation in scoliosis patients
Kudo H et al. European Journal of Orthopaedic Surgery & Traumatology, 2020. Lire l’article
Contribution of dynamic surgical guidance to the accurate placement of pedicle screws in deformity surgery: a retrospective case series
Allaoui M et al. World Neurosurgery, 2018. Lire l’article
Comparison of the pedicle screws placement between electronic conductivity device and normal pedicle finder in posterior surgery of scoliosis
Bai YS et al. Journal of Spinal Disorders & Techniques, 2013. Lire l’article
The contribution of an electronic conductivity device to the safety of pedicle screw insertion in scoliosis surgery
Ovadia D et al. Spine, 2011. Lire l’article
Rachis cervical
Accuracy and safety of 3D printed surgical guides combined with monitored guidewires for placement of cervicothoracic pedicle screws: technical note
Santos RB et al. Neurochirurgie, 2023. Lire l’article
Usefulness of a new electronic conductivity device with a pedicle probe and a multi-axis angiography unit for inserting a C1 lateral mass screw safely and tightly: a technical note
Kageyama H et al. Neurologia medico-chirurgica, 2019. Lire l’article
Accuracy of a dynamic surgical guidance probe for screw insertion in the cervical spine: a cadaveric study
Dixon D et al. European Spine Journal, 2016. Lire l’article
In vitro study of accuracy of cervical pedicle screw insertion using an electronic conductivity device (ATPS part III)
Koller H et al. European Spine Journal, 2009. Lire l’article
Technique for drilling instrument monitoring electrical conductivity in pediatric cervical spine screw insertion: a preliminary report
Zeller R et al. Journal of Pediatric Orthopaedics, 2009. Lire l’article
Chirurgie mini-invasive (MIS) et radioprotection
Bone conductivity and spine fluoroscopy, hand-eye-ear dialogue, during pedicle screw positioning: a new human cognitive system for precision and radiation-decrease; better than artificial intelligence and machine learning system?
Bhogal H et al. International Orthopaedics, 2023. Lire l’article
Can intraoperative radiation dose in percutaneous posterior thoracolumbar internal fixation be reduced by impedancemetry-guided pedicle sighting? A prospective randomized study
Lebhar J et al. Orthopaedics & Traumatology: Surgery & Research, 2022. Lire l’article
The use of electronic conductivity devices can effectively reduce radiation exposure in vertebral body tethering
Da Paz S, Trobisch P, Baroncini A. European Spine Journal, 2022. Lire l’article
Accuracy of pedicle screw placement comparing an electronic conductivity device and a multi-axis angiography unit with C-arm fluoroscopy in lumbar fixation surgery for safety
Kageyama H et al. Neurologia medico-chirurgica, 2021. Lire l’article
Does the use of dynamic surgical guidance assist with accurate pedicle screw placement in patients with osteoporosis or osteopenia?
Defino HLA et al. Coluna/Columna, 2020. Lire l’article
Radiation exposure during pedicle screw placement using the PediGuard pedicle probe
Lisoni A et al. 2017.
Reduction in radiation (fluoroscopy) while maintaining safe placement of pedicle screws during lumbar spine fusion
Chaput CD et al. Spine, 2012. Lire l’article
Autres publications citant le PediGuard
Au-delà des études consacrées à la technologie DSG, le PediGuard est également cité dans de nombreux autres articles scientifiques :
In vivo tissue bioimpedance dataset
Falagario C, De Momi E, Mattos LS. Scientific Data, 2026. Lire l’article
Essential innovations in spinal surgery: contributions from the French school
Marie-Hardy L et al. Orthopaedics & Traumatology: Surgery & Research, 2026. Lire l’article
Neurophysiological characteristics of carbon PEEK screws in patients with spinal metastatic disease
Moral-Gámez JA et al. European Spine Journal, 2026. Lire l’article
Double claw construct with hooks for proximal fixation in adolescent idiopathic scoliosis: a randomized controlled trial
Renkens JJM et al. Spine Deformity, 2025. Lire l’article
Surgical management of fracture odontoid
Mohamed AA, Elgebaly MA, Aboul-Ela HM. The Medical Journal of Cairo University, 2025. Lire l’article
Posterior vertebral body tethering: a preliminary study of a new technique to correct Lenke 5C lumbar curves in adolescent idiopathic scoliosis
Metaizeau JD, Denis D. Children, 2024. Lire l’article
Breach detection in spine surgery based on cutting torque
Saghbiny E et al. IEEE Transactions on Medical Robotics and Bionics, 2024. Lire l’article
Vertebral body tethering in AIS management: a preliminary report
Courvoisier A et al. Children, 2023. Lire l’article
Thoracoscopic anterior vertebral body tethering in Lenke type-1 right adolescent idiopathic scoliosis
Jeandel C et al. JBJS Essential Surgical Techniques, 2023. Lire l’article
Automatic breach detection during spine pedicle drilling based on vibroacoustic sensing
Massalimova A et al. Artificial Intelligence in Medicine, 2023. Lire l’article
Split electrodes for electrical-conductivity-based tissue discrimination
Yilmaz G et al. IEEE Engineering in Medicine and Biology Society (EMBC), 2022. Lire l’article
Tissue recognition based on electrical impedance classified by support vector machine in spinal operation area
Chen B et al. Orthopaedic Surgery, 2022. Lire l’article
Treatment of patients with scoliosis using a unique anterior scoliosis correction technique
Antonacci CL et al. Medical Research Archives, 2021. Lire l’article
Accuracy of pedicle screw placement methods in pediatrics and adolescents spinal surgery: a systematic review and meta-analysis
De Vega B et al. Global Spine Journal, 2021. Lire l’article
Osteotomies in ankylosing spondylitis: where, how many, and how much?
Koller H et al. European Spine Journal, 2018. Lire l’article
A review of the historical evolution, biomechanical advantage, clinical applications, and safe insertion techniques of cervical pedicle screw fixation
Tukkapuram VR, Kuniyoshi A, Ito M. Spine Surgery and Related Research, 2018. Lire l’article
Gauging electrical properties of bone with a bioimpedance-sensing drill
Butler RD, Halter RJ. Physiological Measurement, 2018. Lire l’article
Drilling electrode for real-time measurement of electrical impedance in bone tissues
Dai Y, Xue Y, Zhang J. Annals of Biomedical Engineering, 2013. Lire l’article
Présentations
Les données cliniques sur les dispositifs PediGuard ont été présentées lors des réunions des sociétés scientifiques/cliniques suivantes :
Does The Use Of Dynamic Surgical Guidance Assist With Accurate Pedicle Screw Placement In Patients With Osteoporosis Or Osteopenia?
1.Defino et al. 2015. 15e Congresso Brasileiro de Coluna. SpineWeek, 2016. Singapore.
Analysis of Cervical Screw Placement Accuracy and Fixation in 137 Patients with Focus on Patients with Cervical Deformity using an Electrical Conductivity Device (ECD)
2. Koller et al, CSRS-NA Annual Scientific Meeting Poster (December 2014).
Prospektive Untersuchung der Schraubenpositionierung bei Spondylodesen zwischen Bildwandler gesteuerter (Standard) und Schraubenplatzierung mittels induktivem Pfriem.
3. Heimen et al. J. DWG annual meeting. Congress Center Leizpig, Leizpig, Germany. 11-13 Dec. 2014. Oral presentation:
Prospective Evaluation of a Free-Hand Electrical Conductivity Measuring Device to Reduce Radiation Exposure during Fluoroscopically Assisted Open or Minimally Invasive Pedicle Screw Arthrodesis
4. Lubansu et al, Eurospine Annual Scientific Meeting Poster (October 2011)
Clinical application of a specialized hand held pedicle drilling tool for pedicle screw placement in thoraco-lumbar fusions
5. Chang et al, AANS Annual Scientific Meeting Poster (2009)
Prospective evaluation of the interest of a free-hand electrical conductivity measuring device to reduce radiation exposure during fluoroscopically assisted pedicle screw fixation
6. Lubansu et al, SFCR Annual Scientific Meeting Poster (2008)
Pedicle screw placement in spinal surgery at lumbar level: interest of guidance by conductivity measurement in the placement of 104 pedicle screws
7. Bocquet, Eurospine Annual Scientific Meeting Poster (October 2006)
The Use of an Electrical Conductivity-Monitoring Device (ECMD) Shortens the Learning Curve for Accurate Placement of Pedicle Screws: A Cadaveric Study
8. Syed, et al, CNS annual meeting (2014) and SRS annual meeting (2015)
